القياسات الكهربائية

​بعد اكتشاف الكهرباء واستخدامها في الإنارة وتوليد الطاقة أصبحت القياسات الكهربائية بجميع فروعها إحدى تطبيقات المترولوجي الهامة الداخلة في حياتنا اليومية بشكل واسع، فهي ضرورية في الإسكان والمصانع ومحطات توليد الكهرباء والقطاعات العسكرية والصحية والمدنية بكل مستوياتها. وتجاوباً مع هذه الاحتياجات الواسعة اهتمت الإدارة بتغطيتها خدمة للمعايرة في القطاعات الخدمية والإنتاجية في المملكة العربية السعودية. وتتكون إدارة القياسات الكهربية من أربع مختبرات هي: مختبر الجهد، مختبر الممانعة، مختبر القدرة والطاقة، ومختبر الكهرومغناطيسية.

​​​

​هو أحد مختبرات إدارة القياسات الكهربائية بالمركز الوطني للقياس والمعايرة وهو المسؤول عن إنشاء وحفظ معايير قياس الجهد والتيار المستمر والمتردد بإسنادها إلى وحدة التيار الكهربائي (الأمبير)، وبثه إلى جميع الجهات الوطنية ومختبرات المعايرة التي تقيس الجهد، والتيار المستمر، والمتردد في القطاعات الصناعية والخدمية. ويقدم المختبر خدمات المعايرة لجميع الأجهزة (المصدر والقارئ للجهد والتيار المستمر والمتردد) باستخدام الأجهزة المرجعية ذات الدقة العالية ومنها: خلايا الجهد المرجعية ومحولات الجهد المتردد ومجزى التيار المتردد والمستمر وفقا للإمكانيات وقدرات القياس التالية:

قدرات القياس والمعايرة:

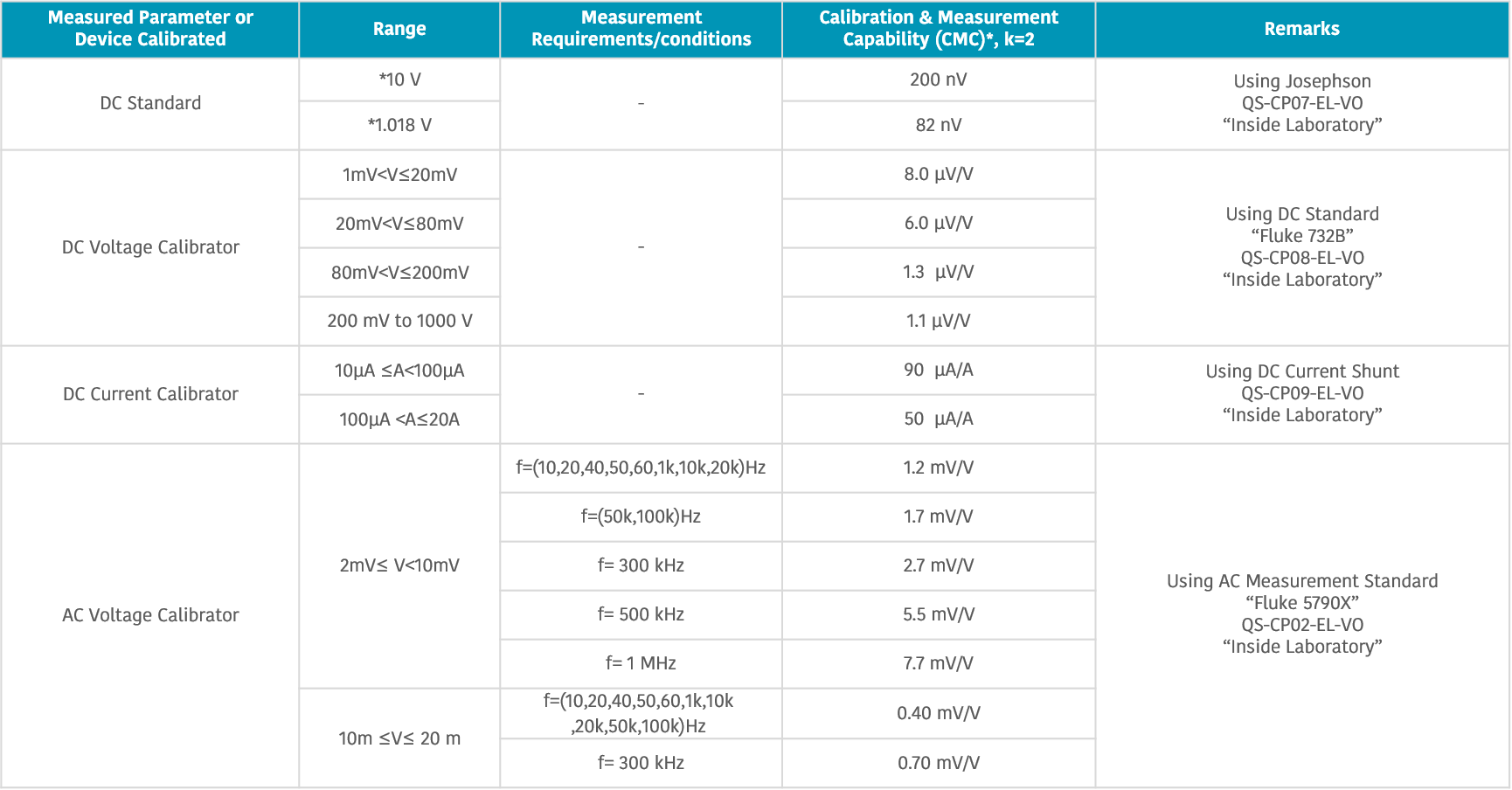

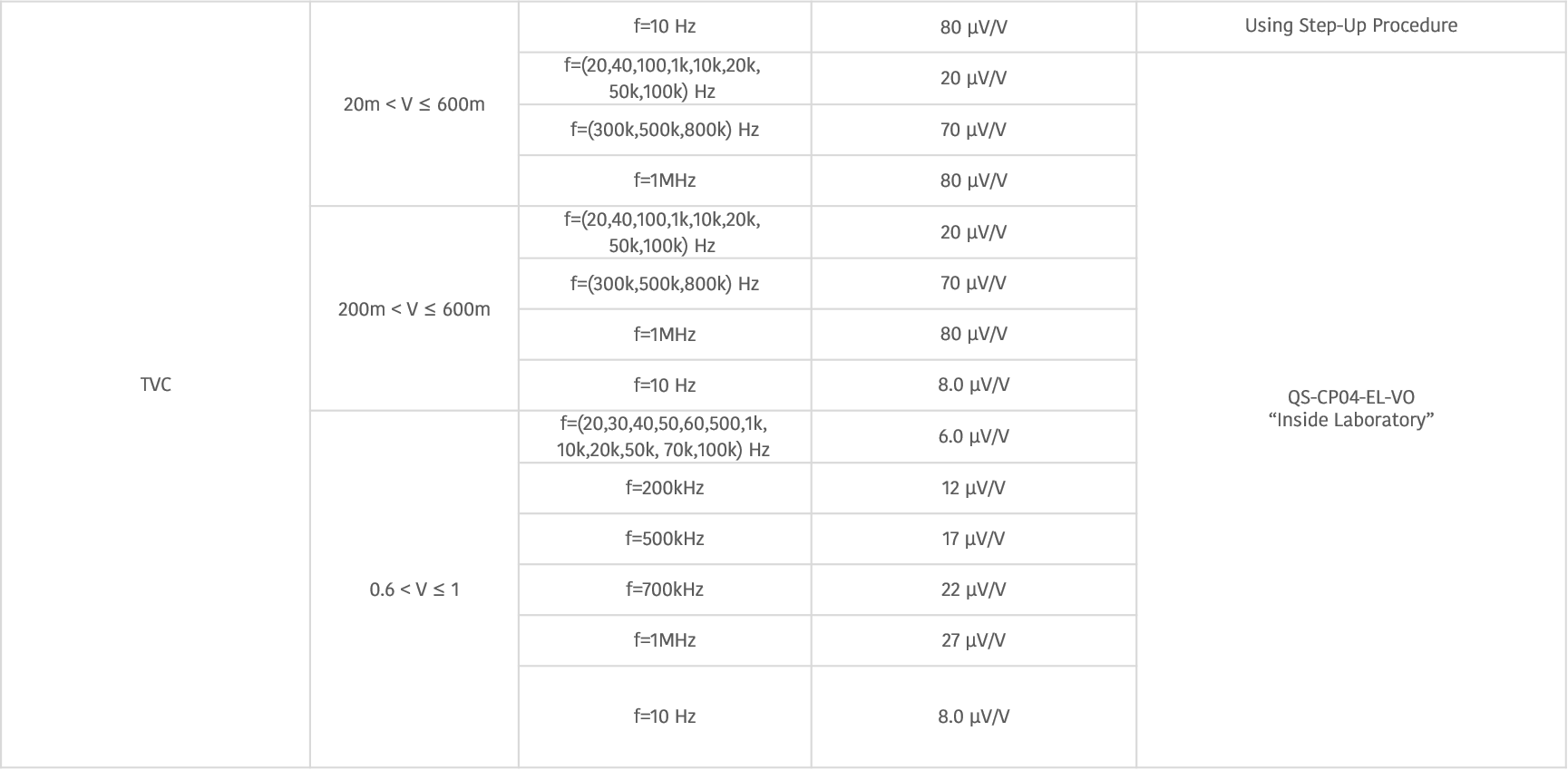

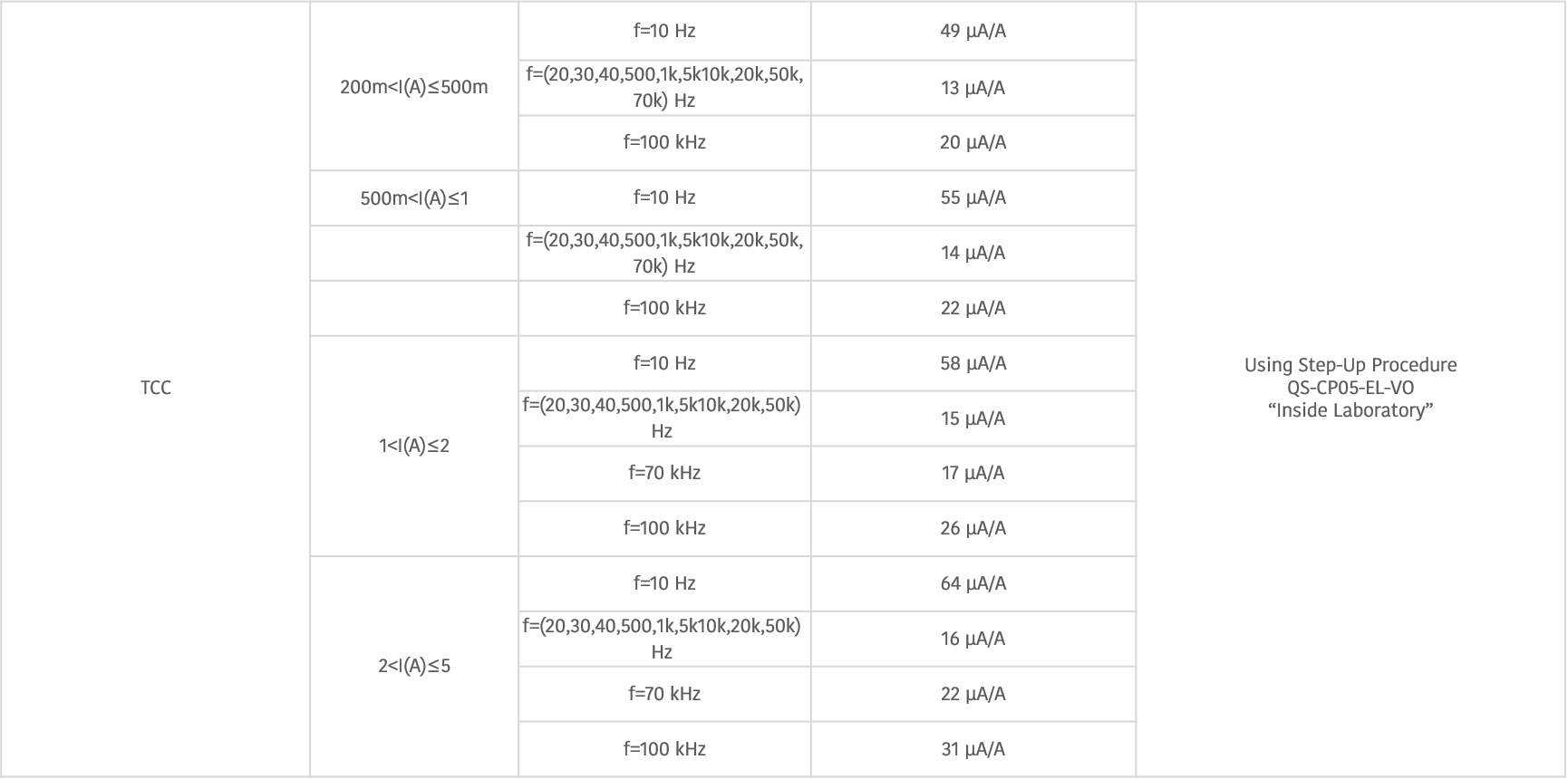

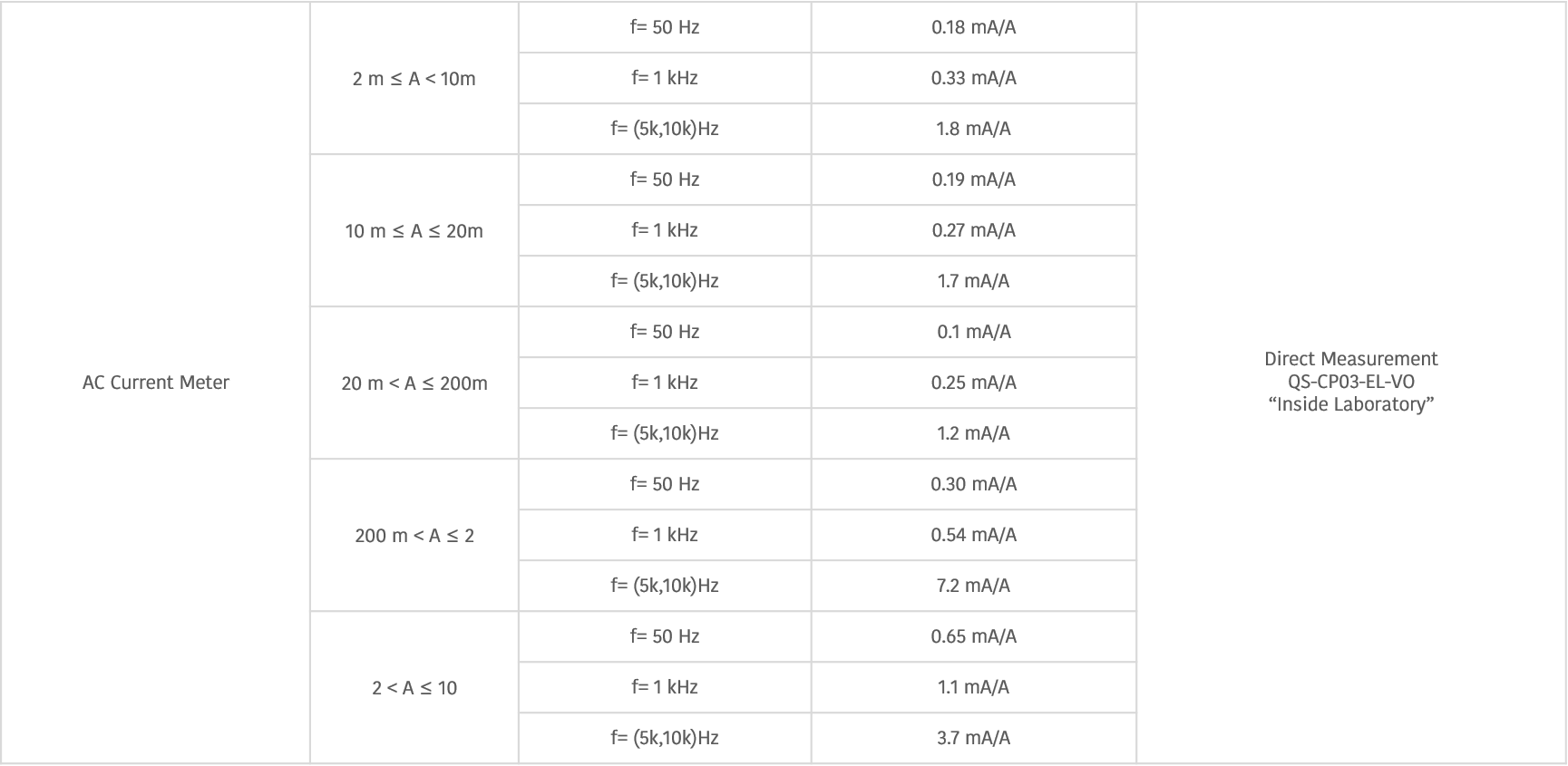

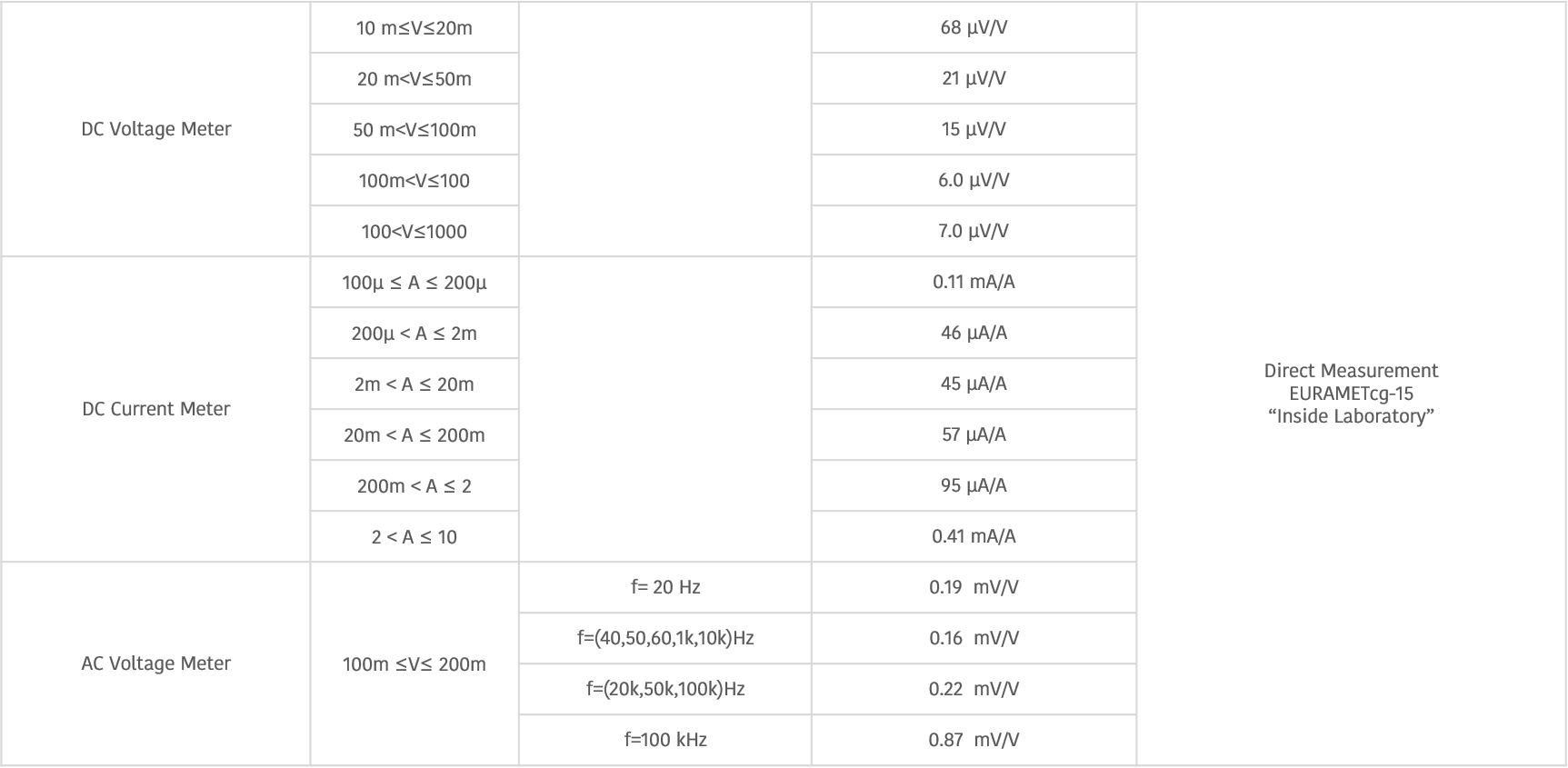

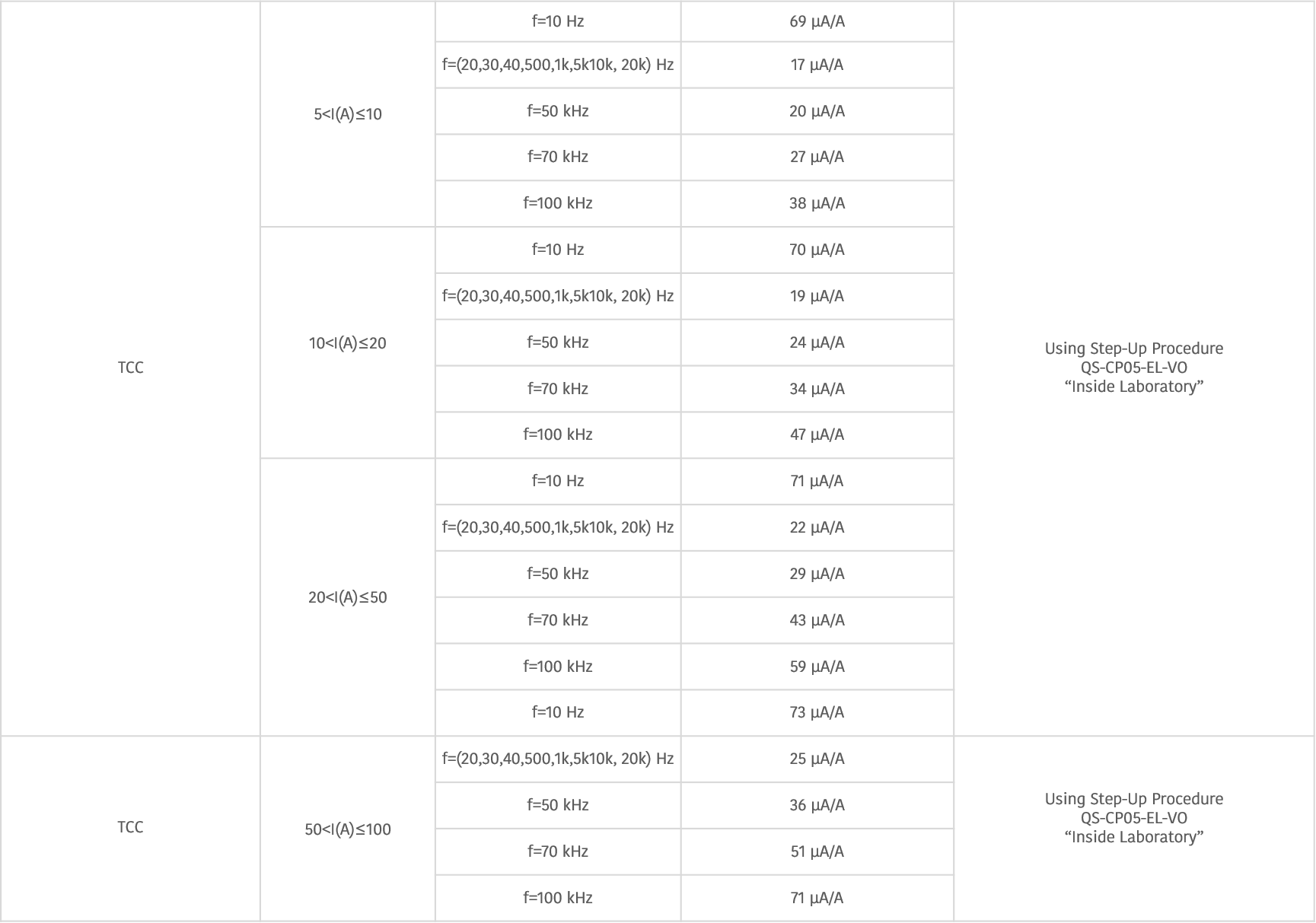

Calibration and Measurement Capability (CMC)، k=2​RangeQuantity measured / Calibrated Instrument
0.04µV/V
10V
DC Standard 10V

​0.10µV/V

1.018V
DC Standard 1.018V

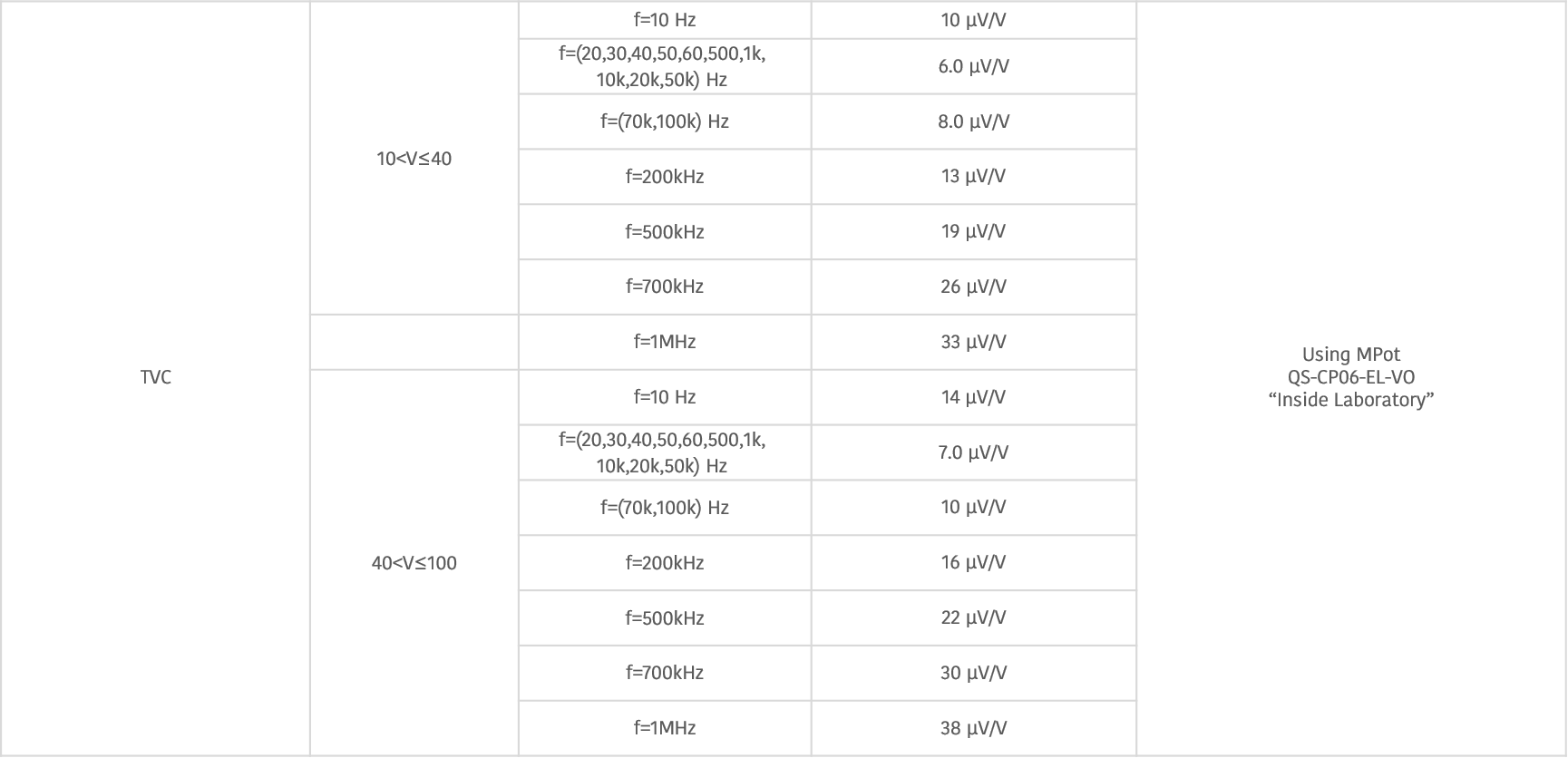

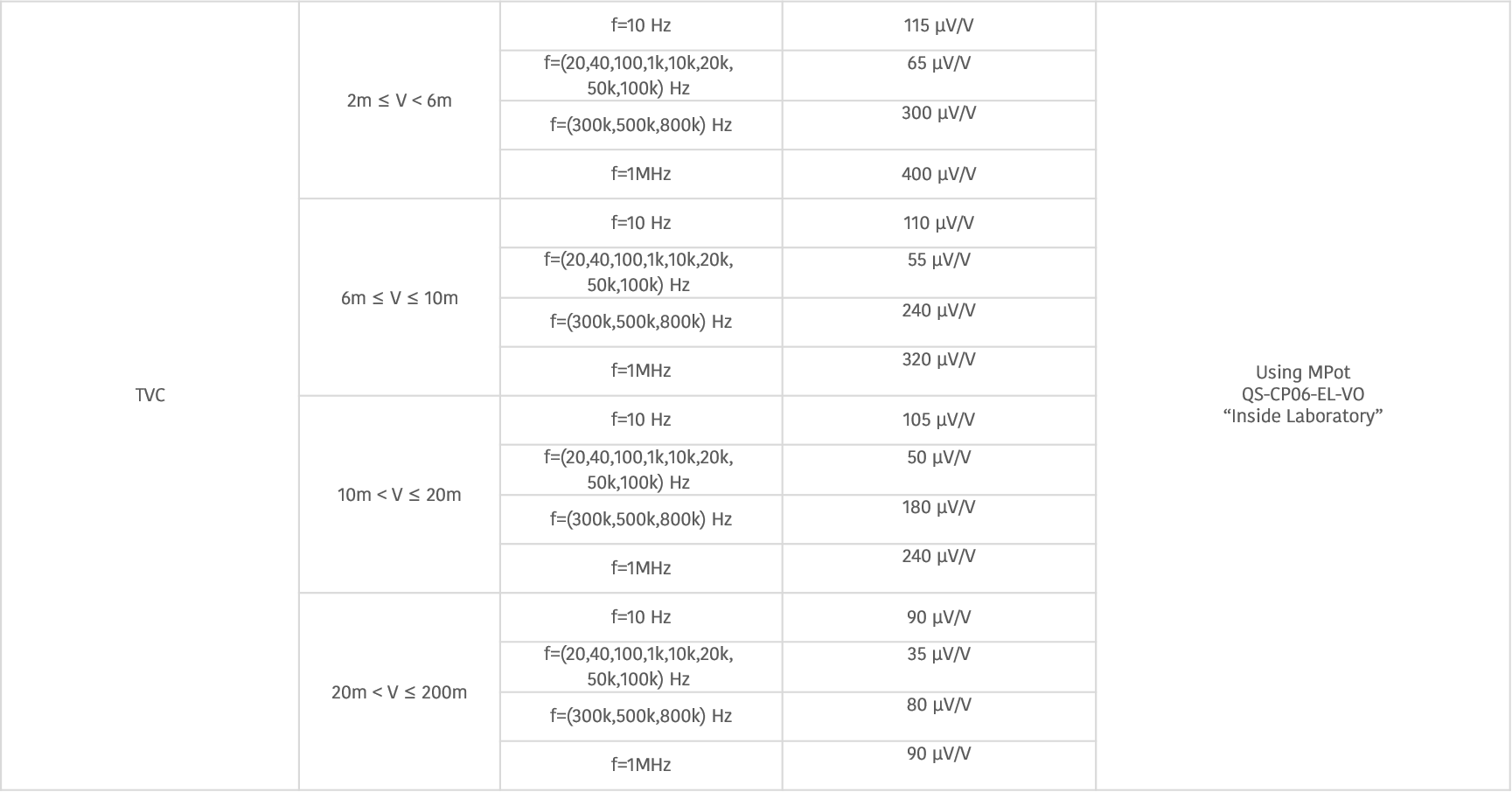

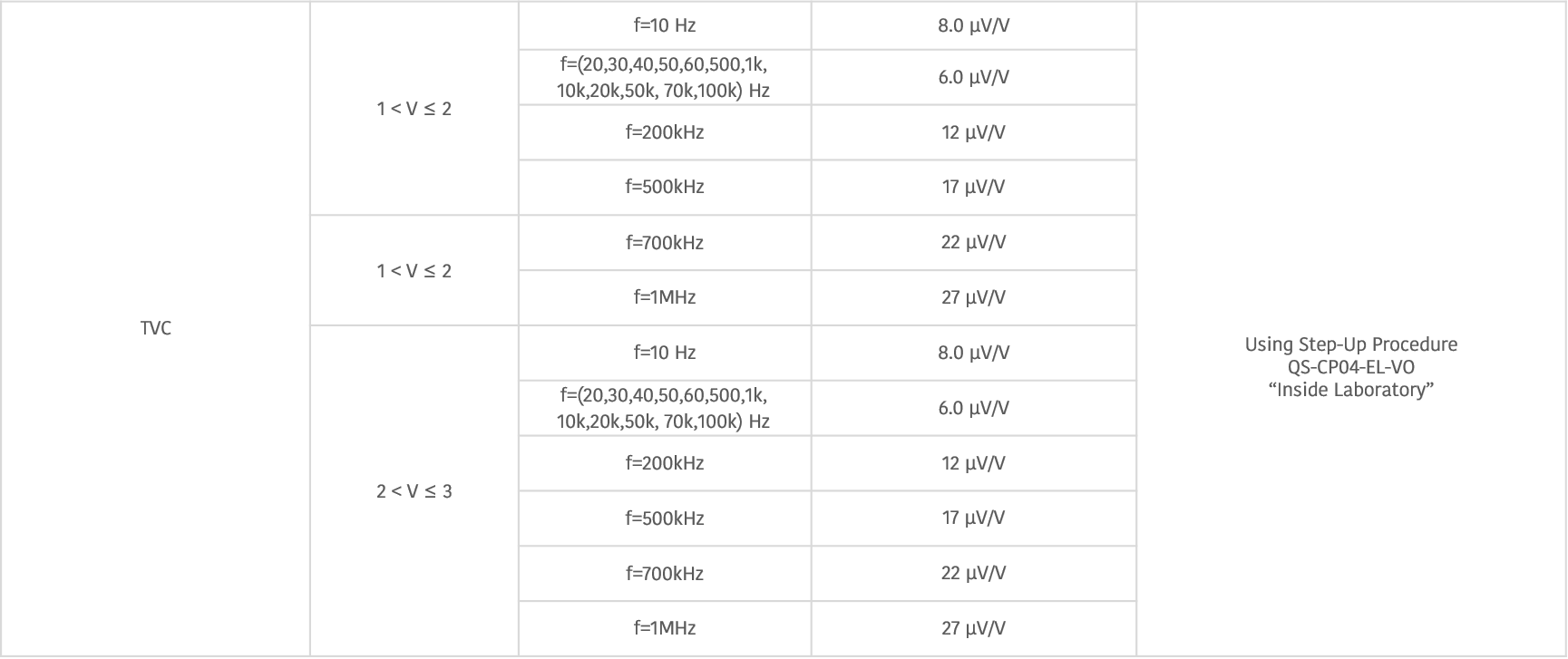

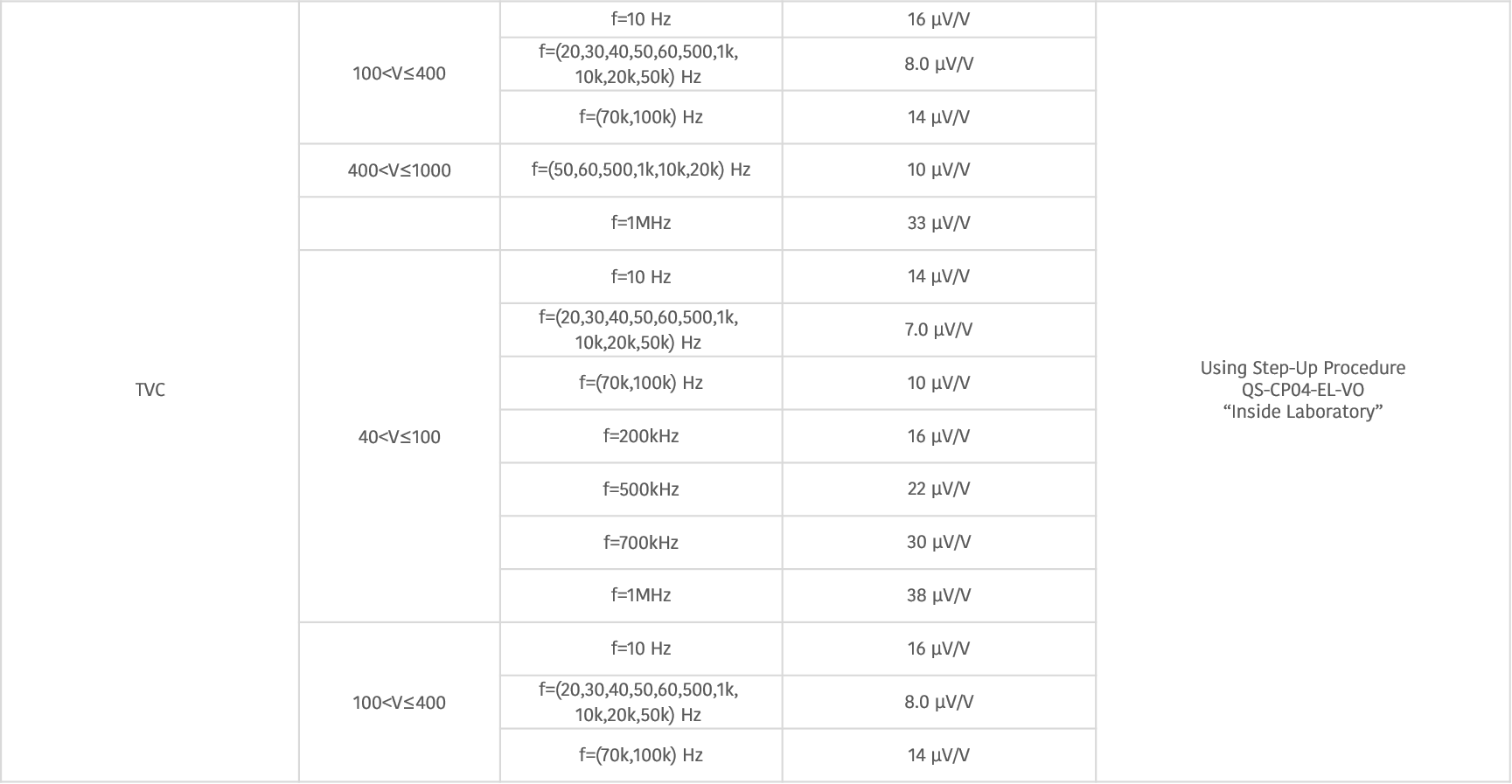

(4-37) μV/V

1 V-1000 V

10Hz-1MHz

Thermal Voltage Convertor

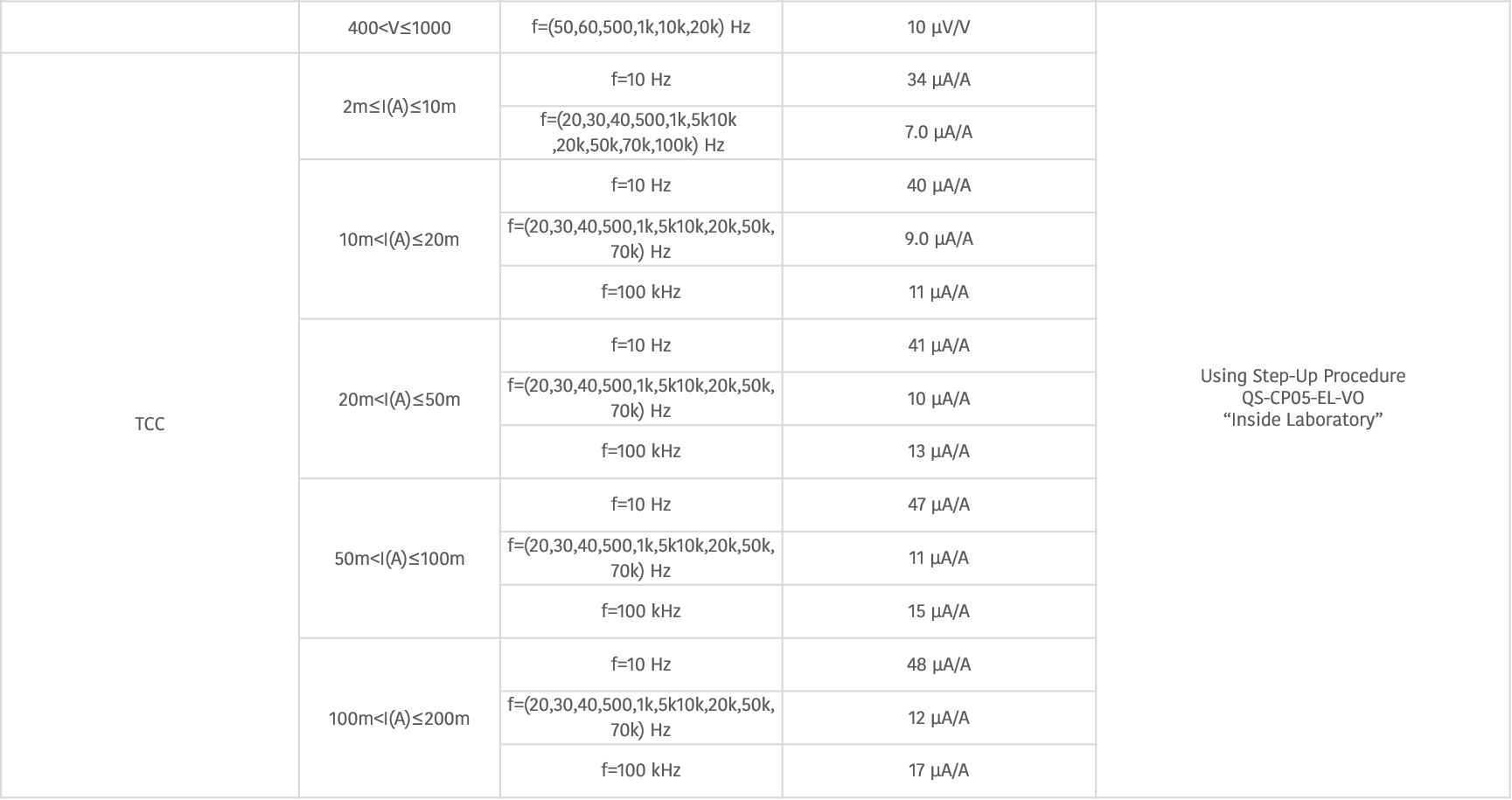

(4-90)µA/A

10mA-100A

10Hz-100kHz

Thermal Current Convertor

(4-12) μV/V

100mV-1000V
DC Volt Calibrator

52μV/V16mV/V

0.6mV-1000V

10Hz-1MHz

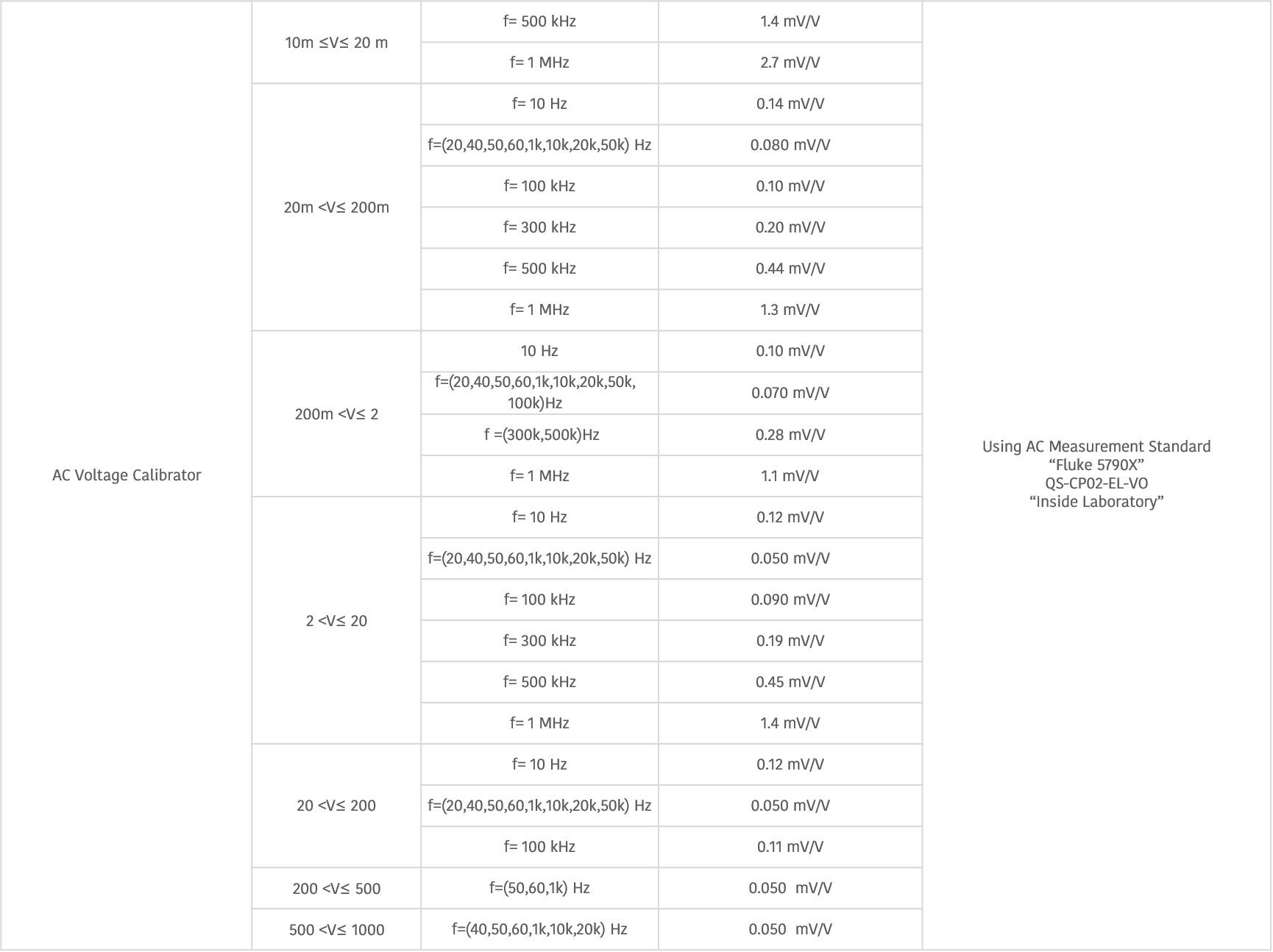

AC Volt Calibrator

(43-140) μA/A

0A-2A
DC Current Calibrator

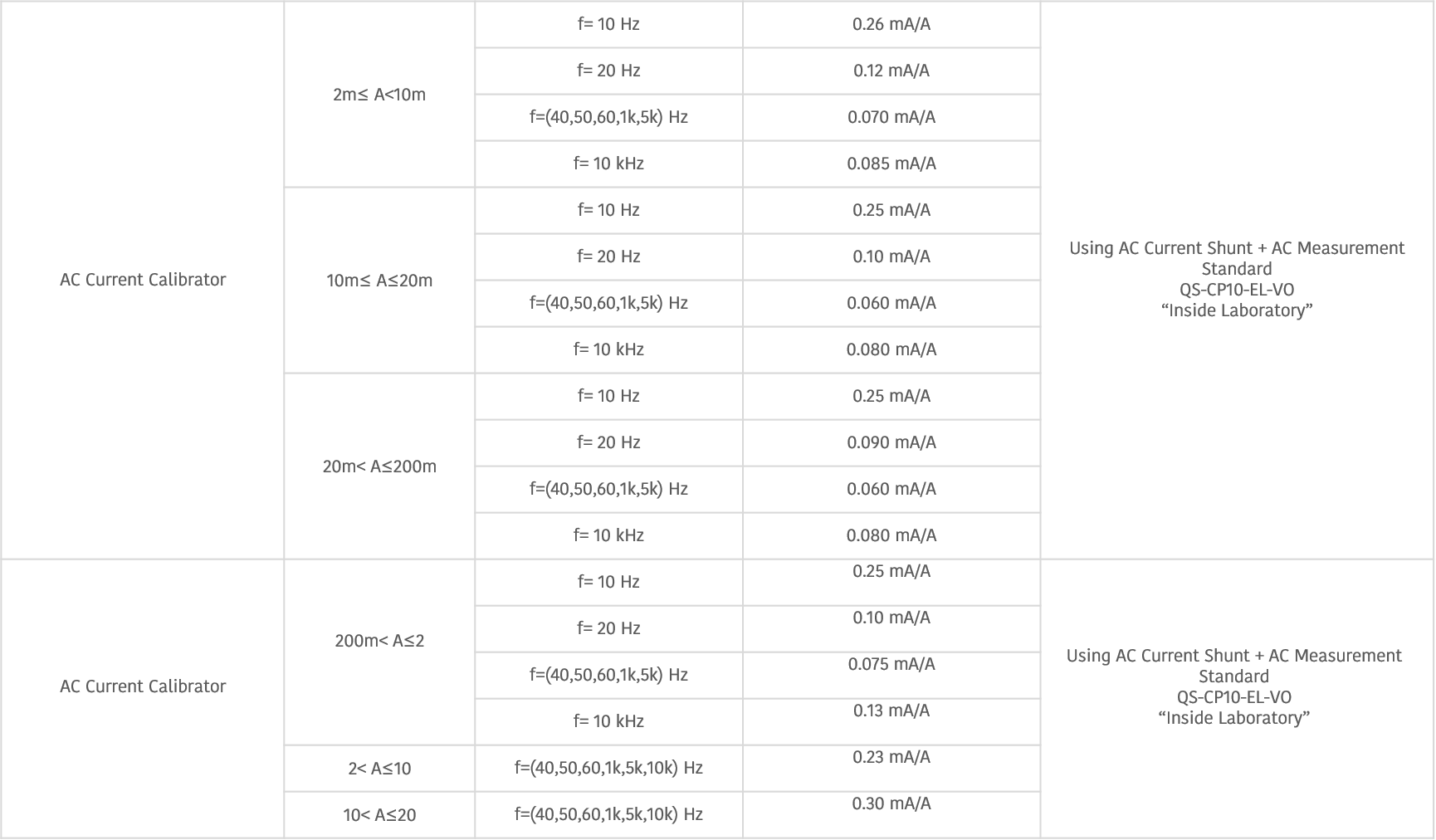

43μA/A-11mA/A

2mA-2A

10Hz-10kHz

AC Current Calibrator

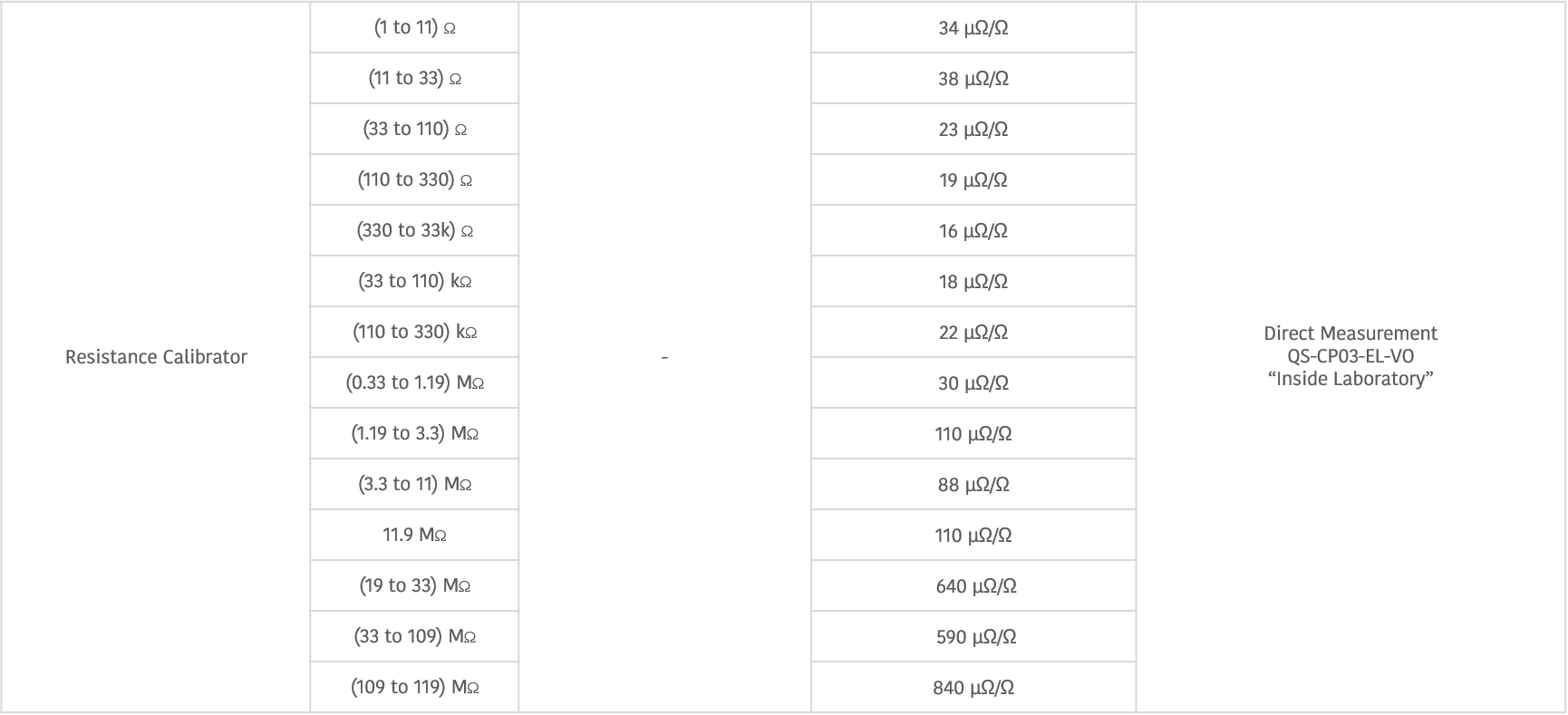

(7.1-120)μΩ/Ω

1Ω-100MΩ
Resistance Calibrator

4μV/V-12 mV/V

100mV-1000V
DC Volt Multimeter

46μV/V-2mV/V



100mV-1000V

20Hz-1MHz

AC Volt Multimeter

(41-100)μA/A

100µA-1A
DC Current Multimeter
(0.14-7.2)mA/A

100µA-1A

300Hz-10kHz

AC Current Multimeter

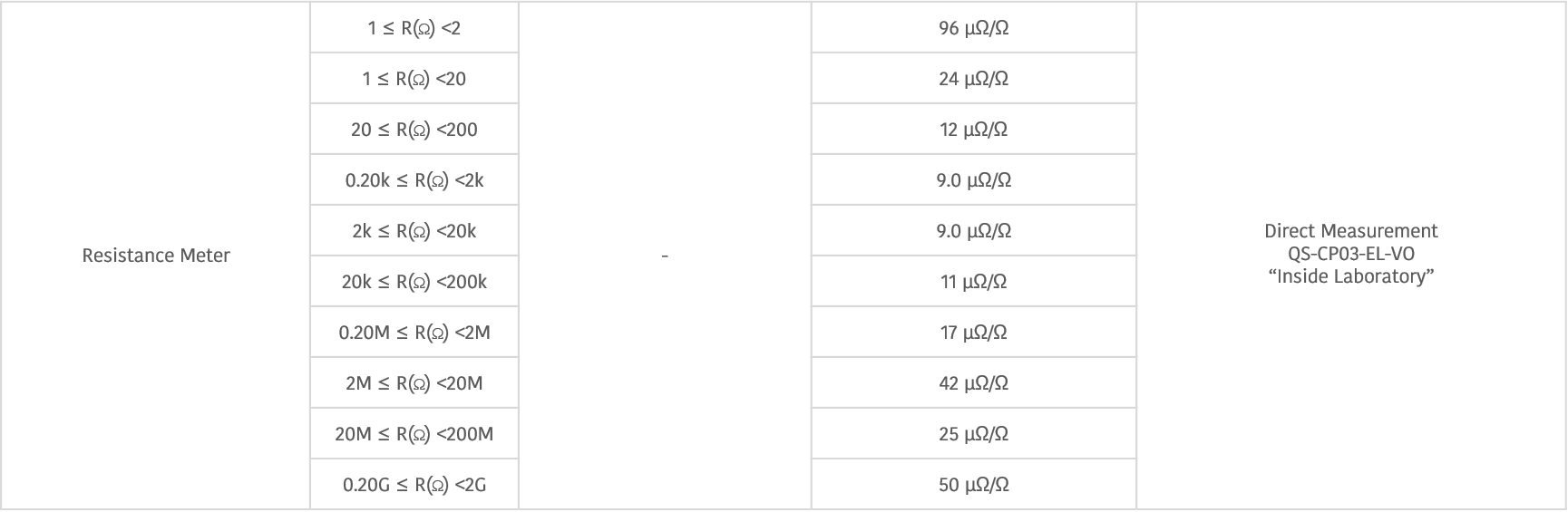

(7.0-100)μΩ/Ω
1Ω-100MΩ
Resistance Multimeter

هو أحد مختبرات إدارة القياسات الكهربائية بالمركز الوطني للقياس والمعايرة ويعتبر مختبر القدرة والطاقة مسؤولاً عن ضمان وحفظ قياسات القدرة والطاقة في المملكة العربية السعودية في نظام المقاييس الدولية. يوفر المختبر خدمات معايرة لعدادات القدرة والطاقة مثل: أجهزة الطاقة الفعالة والغير فعالة، ومحولات الجهد، والتيار، وأجهزة القياس الأخرى. بالإضافة إلى ذلك، يمكن للمختبر تطوير الأنشطة الصناعية في مجال قياس القدرة والطاقة الكهربائية.

قدرات القياس والمعايرة:​

Calibration and Measurement Capability (CMC)، k=2​RangeQuantity measured / Calibrated Instrument
40μVAR/(V•A)
0 W – 2400 W

Active Power

Single Phase (f<=400 Hz)

Power Meter، Power Converter

40μVAR/(V•A)
0 VAR – 2400 VAR

Reactive Power Single Phase (f<=400 Hz) Power Meter

40μVA/(V•A)
0 VA – 2400 VA

Apparent Power

Single Phase (f ≤ 400 HzPower Meter

60μW/(V•A)
0 W – 28800 W

Active Power

Three Phase

Power Meter

60μVAR/(V•A)
0 var ≤ Q ≤ 28800 var

Reactive Power

Three Phase

Power Meter

100μW/(V•A)
0 W.s – 28800 W.s

Active Power

Three Phase

Energy Meter

100μVAR/(V•A)
0 var.s ≤ Q ≤ 28800 var.s

Reactive Power

Three Phase

Power Meter

Energy Meter

100 μA/A

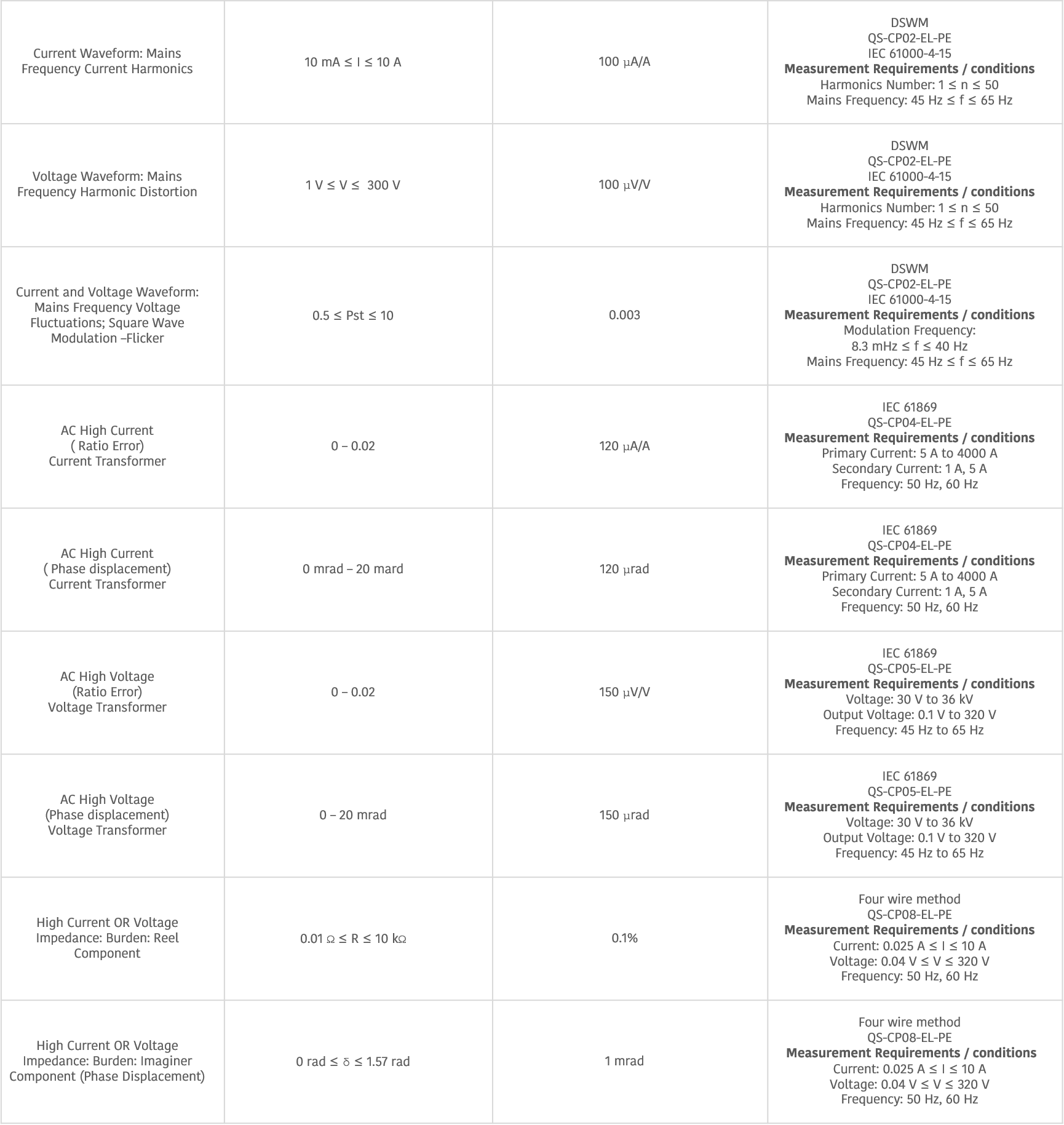

10 mA ≤ I ≤ 10 ACurrent Waveform: Mains Frequency Current Harmonics​​
100 μV/V
1 V ≤ V ≤  240 VVoltage Waveform: Mains Frequency Harmonic Distortion
0.003
0.5 ≤ Pst ≤ 10Current and Voltage Waveform: Mains Frequency Voltage Fluctuations; Square Wave Modulation –Flicker
100 μA/A
0 – 0.02 %

AC High Current

( Ratio Error)

Current Transformer

100 μrad
0 mrad – 20 mard

AC High Current

( Phase displacement)

Current Transformer

150 μV/V
0 – 0.02 %

AC High Voltage

( Ratio Error)

Voltage Transformer

150 μrad
0 – 20 mrad

AC High Voltage

( Phase displacement)

Voltage Transformer

0.1%
0.01 Ω ≤ R ≤ 10 kΩHigh Current Impedance: Burden: Reel Component
1 mrad
0 rad ≤ δ ≤ 1.57 radHigh Current Impedance: Burden: Imaginer Component (Phase Displacement)
0.1%
0.01 Ω ≤ R ≤ 10 kΩHigh Voltage Impedance: Burden: Reel Component
mrad
0 rad ≤ δ ≤ 1.57 radHigh Voltage Impedance: Burden: Imaginer Component (Phase Displacement)

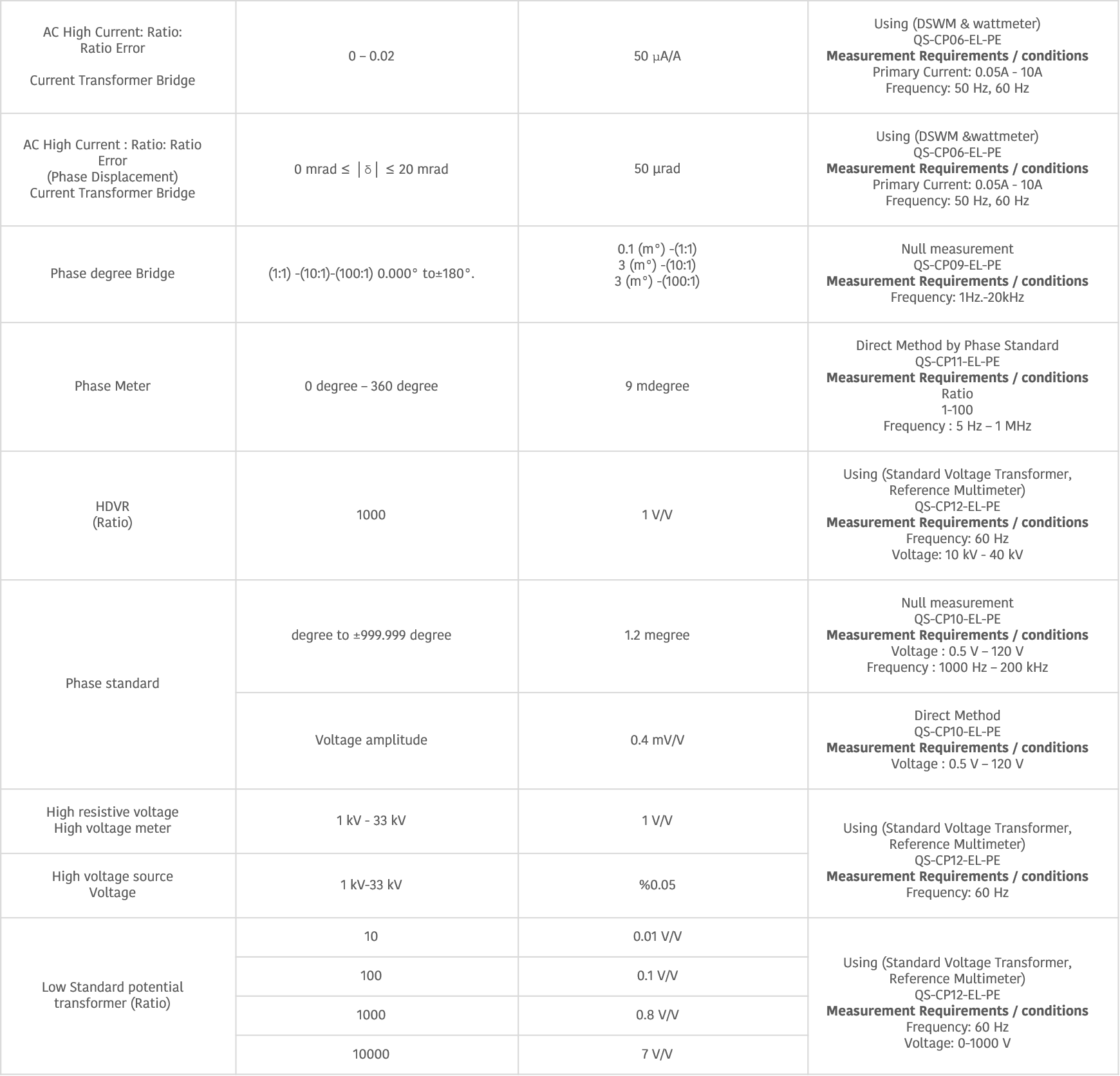

50 μA/A
0 – 0.02

AC High Current: Ratio:

Ratio Error

Current Transformer Bridge​

50 µrad
0 mrad ≤ │δ│ ≤ 20 mrad

AC High Current : Ratio:

Ratio Error

(Phase Displacement)

Current Transformer Bridge

9 mdegree
0 degree – 360 degree
Phase Meter
1.2 megree
0 degree to ±999.999 degreePhase standard
1 V/V
1 kV - 33 kV

High resistive voltage

High voltage meter

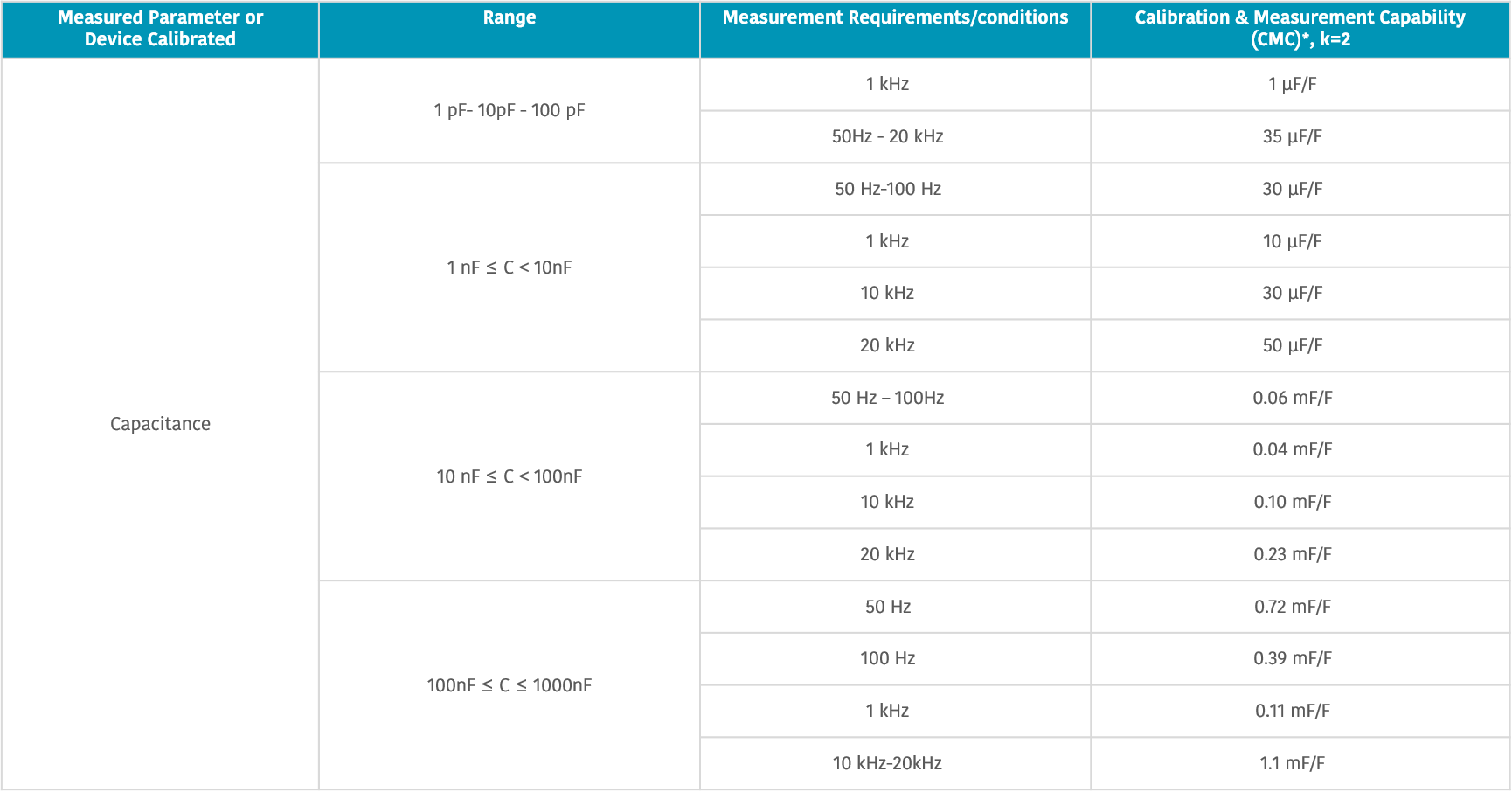

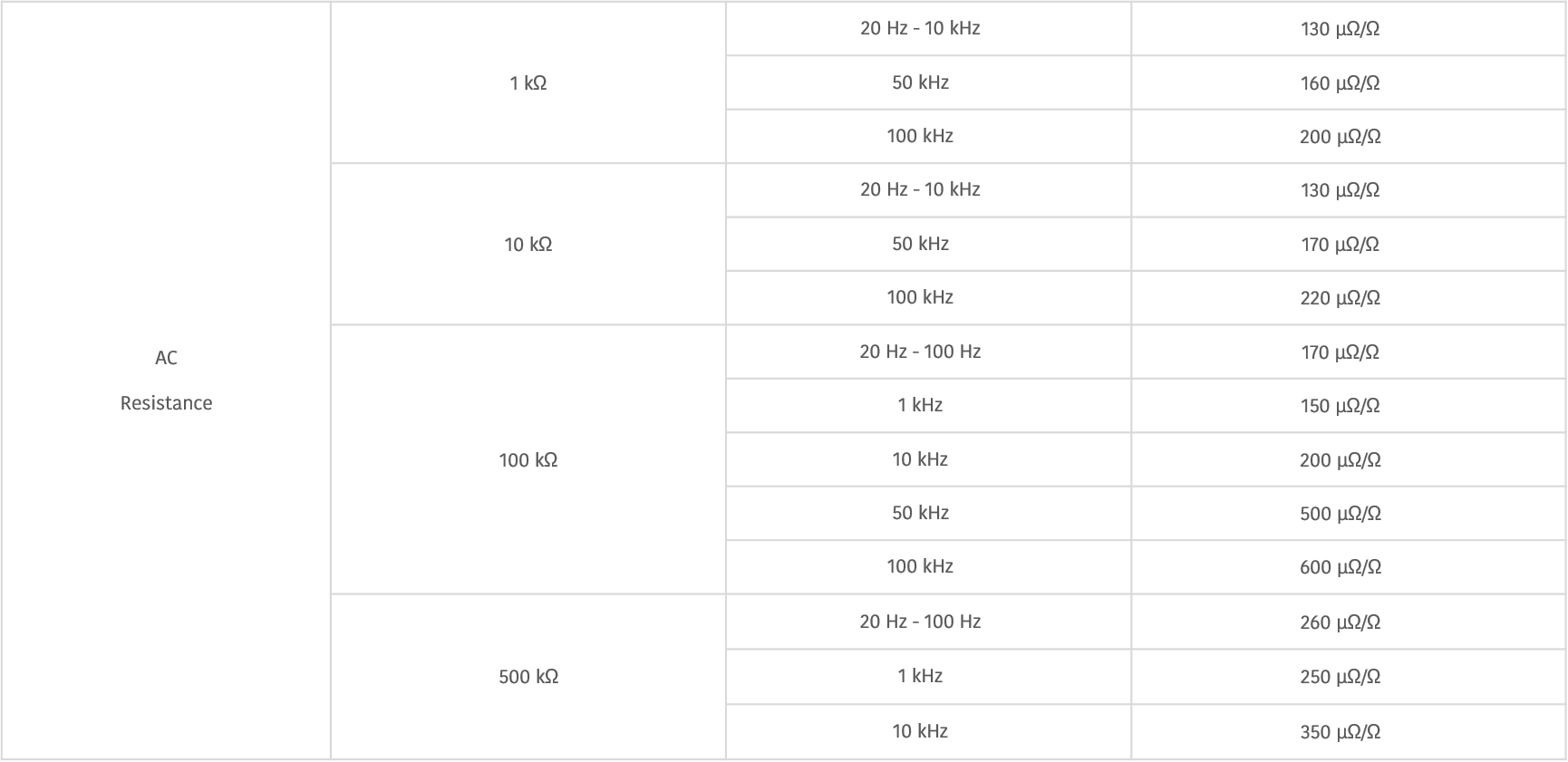

يهتم المختبر بإنشاء وحفظ معيار قياس الممانعة الكهربية وهي إحدى الكميات الكهربائية التي تصف كمية معاوقة التيار في الموصلات الكهربائية وتختلف حسب نوع الحمل الكهربائي (مقاومة المستمرة والمترددة – مكثفات - ملفات). وهناك عدد من الطرق لقياس الممانعة باستخدام مختلف أنظمة القياس والتي يمكن معايرتها بمختبر الممانعة وإسنادها إلى الوحدات الدولية. ويقدم المختبر خدمات المعايرة لأجهزة قياس الممانعة ذات الدقة العالية مثل: "المقاومات العيارية" و "المكثفات العيارية" و "الملفات العيارية" والمختبر له قدرات القياس الآتية:​​

قدرات القياس والمعايرة:

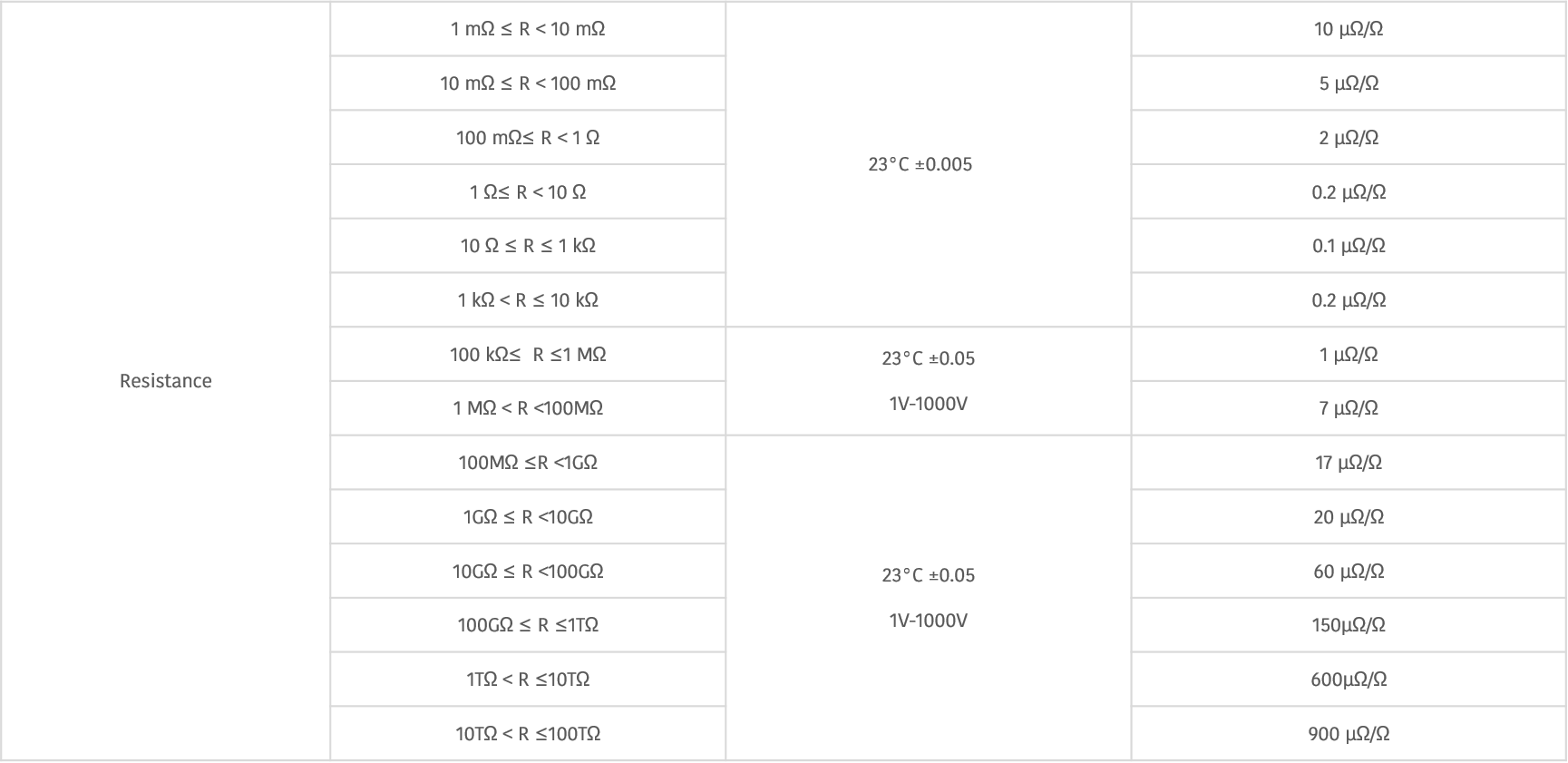

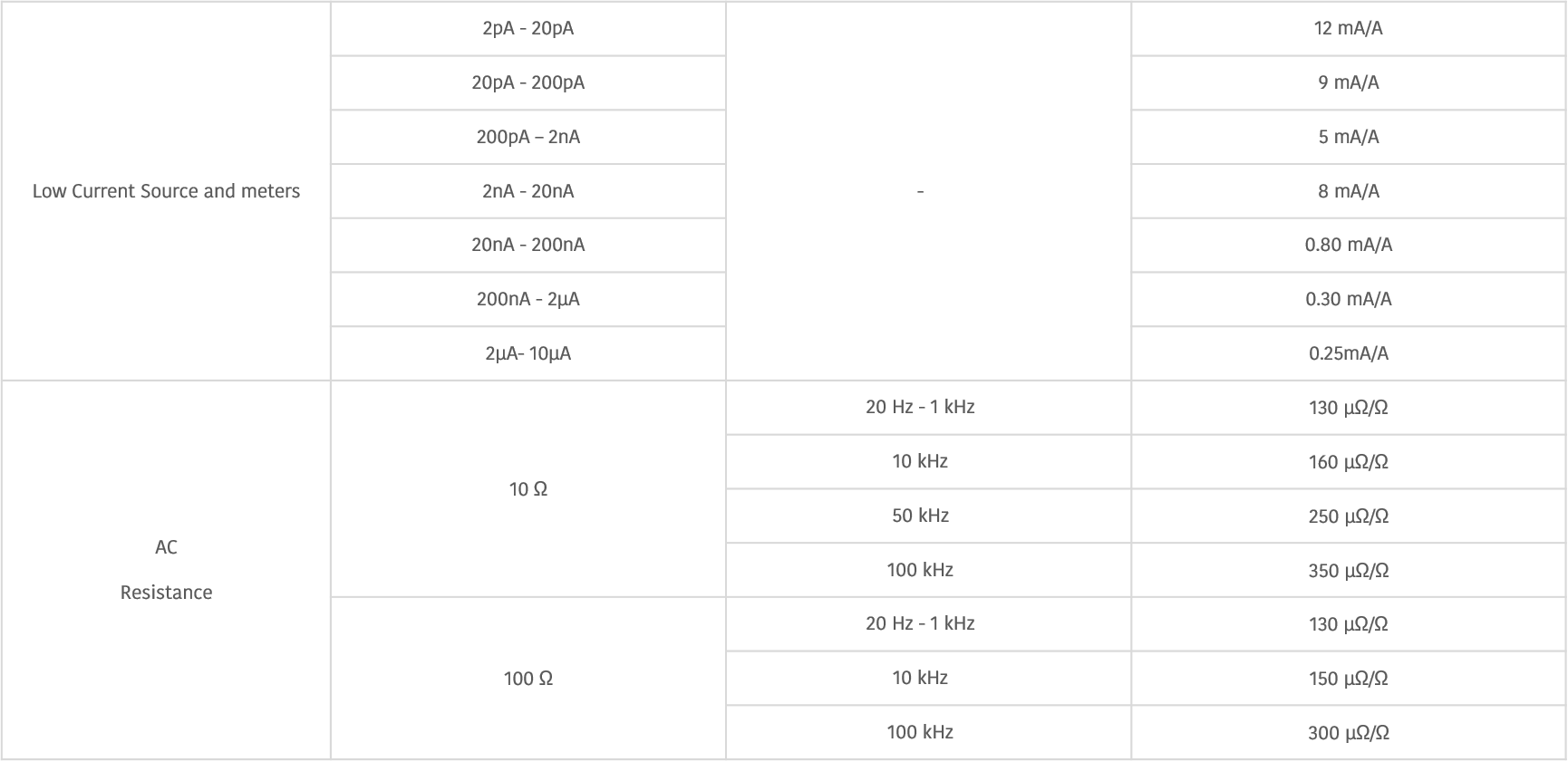

Calibration and Measurement Capability (CMC)، k=2​RangeQuantity measured / Calibrated Instrument
​1-50 ppm​
​1pF-100pF
Fused-Silica Standard Capacitor
10-200 ppm​
uF-1pF
Standard Capacitor
0،13 ppm
100
Standard Resistor
​20 ppm
​1 mΩ- 100 mΩ
Standard Resistor
0.4 ppm
Ω- 10 kΩ
Standard Resistor
​0.7-10 ppm​
100 kΩ- 100 MΩ
​Standard Resistor
​​12-700 ppm
​1 GΩ- 100 TΩ
Standard Resistor
​80-200 ppm​​
100 uH-10H​
Standard Inductor

يهتم المختبر بقياس قوة الموجات الكهرومغناطيسية الصادرة من الأجهزة الإليكترونية والأجهزة المنزلية وغيرها من الأجهزة التي تصدر موجات كهرومغناطيسية ويقوم بالتحقق من أدوات قياسها. وهناك عدد من طرق قياس المجال الكهرومغناطيسي باستخدام مختلف أنظمة القياس التي يمكن معايرتها بمختبر الكهرومغناطيسية وإسنادها إلى الوحدات الدولية. ويقدم المختبر خدمات المعايرة لأجهزة القياس ذات الدقة العالية المتعلقة بقياسات الكهرومغناطيسية مثل "مجسات المجال المغناطيسي" و"مجسات المجال الكهربائي"، والمختبر له قدرات القياس الآتية:

قدرات القياس الكهرومغناطيسية:​

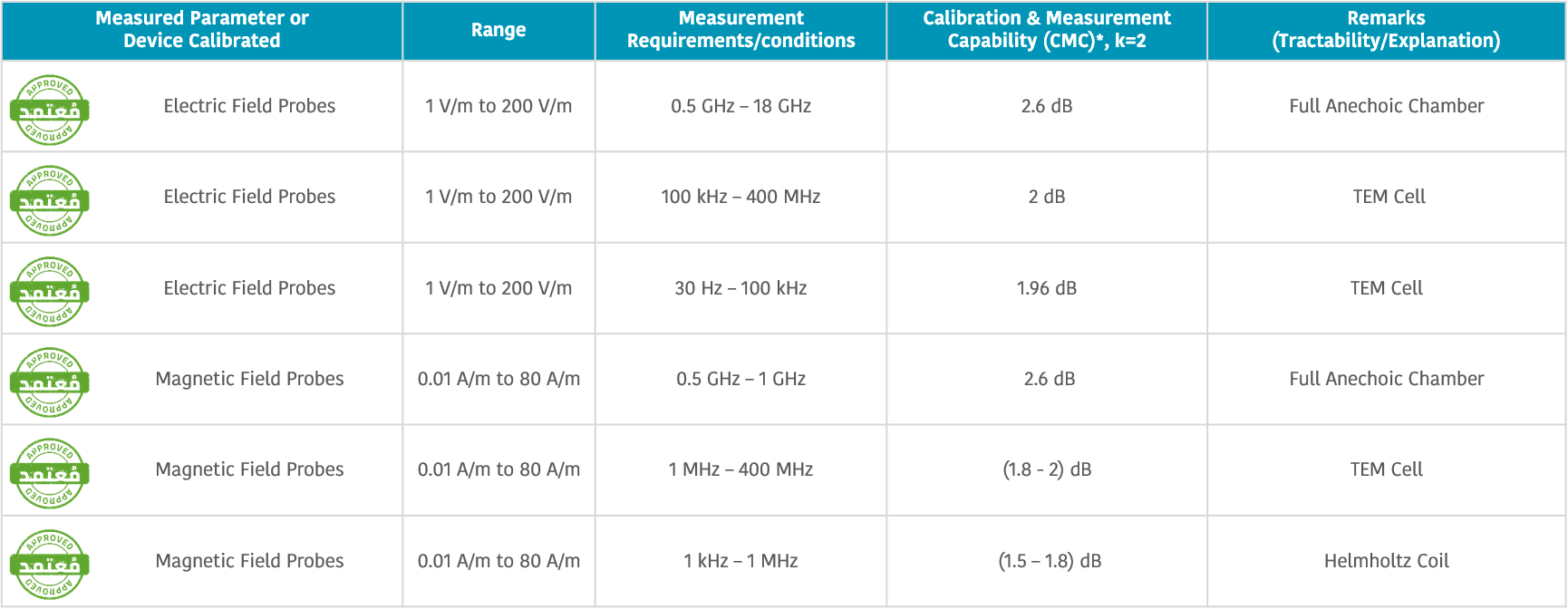

Calibration and ​Measurement Capability (CMC)، k=2Range​Quantity measured / Calibrated Instrument
1.4dB - 2.6dB
1 V/m to 200 V/m
Electric Field Probes
1.1dB - 2.6dB
0.01 A/m to 80 A/m
Magnetic Field Probes
1.4dB - 2.6dB
​1 V/m to 200 V/m
Electric Field Probes
1.1dB - 2.5dB
0.01 A/m to 80 A/m
​Magnetic Field Probes
1.1dB - 2.5dB
​​0.01 A/m to 80 A/m
Magnetic Field Probes
